代謝パスウェイに描画されるノード（反応、代謝物など）の描画カラー、形状、エッジの太さ、描画レイアウトなどを変更することができます。

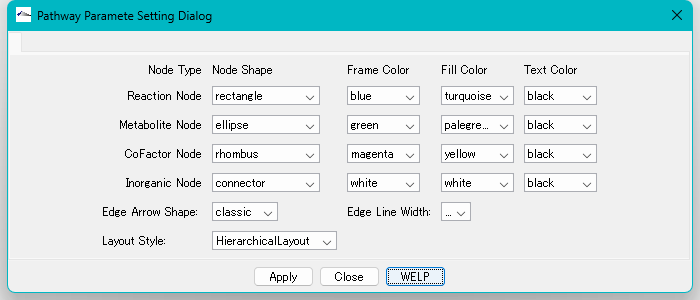

変更ダイアログ

変更可能項目

ノードのパラメータ変更

• Node Shape：ノードの形状を選択します。
• Frame Color：枠線のカラー
• FillColor：塗りつぶしカラー
• TextColor：テキストカラー
• 対象ノード種類（以下の3種類に分類されています）
• CoFactorやInorganic Compoundは、多くの反応に出現しエッジ描画が複雑になるため、デフォルトでは反応別に異なるノードとして描画されます。CoFactorは一つのノードにして描画することも可能です。
• Metabolite：有機代謝物
• CoFactor：代謝物のうち、補酵素など多くの反応に現れる化合物
• Inorganic Compound：無機代謝物

エッジのパラメータ変更

• 矢印形状：両端の形状および
• 線の太さ

レイアウトスタイルの変更

• 登録されているいくつかのレイアウトアルゴリズムから選択します。

変更の適用

• パラメータ変更はリストからの選択時点で実行されます。現在Applyボタンは無効です。
